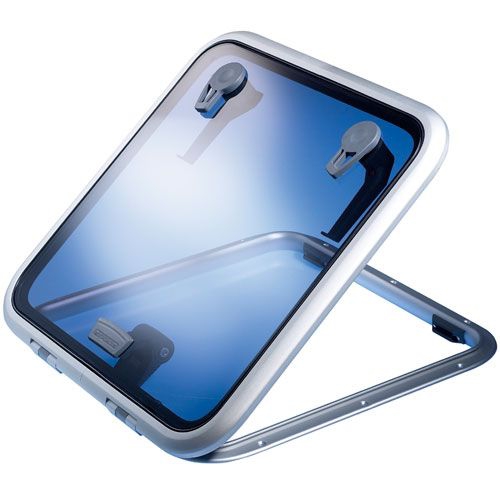

LEWMAR LOW - PROFILE - 54 / 462 x 577 x 25 mm
Low Profile okno má mäkký štýl a elegantný vzhľad, ideálny na použitie na motorovom člne. Menšie vetracie otvory sú vhodné pre akékoľvek umiestnenie na palube plachetníc, zatiaľ čo väčšie veľkosti môžu byť použité ako otvory na prednej palube na menších až stredne veľkých jachtách.
- Vonkajšie rukoväte umožňujú otvorenie poklopu z paluby, ak nie je zamknuté (veľkosti 00, 03, 10, 20 a 41 nemajú žiadnu vonkajšiu rukoväť a možno ich otvoriť iba zvnútra.)
- Nízkoprofilové poklopy sa otvárajú do 180° (okrúhle poklopy sa otvárajú do 170°)
- Trecie páky držia veko otvorené v akejkoľvek polohe až do 95°
- Eloxovaný hliníkový rám pre odolnosť proti korózii
- Zakrivený horný profil rámu pre pevnosť a moderný štýl
- Dostupné v konfigurácii Round a D-Hatch
Montážne pokyny :
Pripevnite na rovný povrch s maximálnou toleranciou +/- 1 mm.
Veľkosť upevnenia pri použití časti závesu (M6 / 1/4").
Veľkosť upevnenia pre spodný rám použite 5mm CSK skrutku č.10 UNC 2 BA.
Technická špecifikácia:
| Kód tovaru | Typ | Veľkosť | Vonkajšie rozmery (X x Y x Z x R) | Vnútorné rozmery X1 x Y1 x R1) |
| 571485 | S prírubou | 60 | 577 x 577 x 25 x 72,5 mm | 507 x 507 x 42,5 mm |
Špecifikácia veľkostí okien LOW-PROFILE:
|
Rozmer |
Dĺžka x šírka. x výška |
Rádius | Kód tovaru |
| 0 | 281 x 281 x 25,0 mm | 2,5 mm | 571475 |
| 3 | 246 x 301 x 25,0 mm | 72,5 mm | 571476 |
| 10 | 330 x 330 x 25,0 mm | 72,5 mm | 571477 |
| 20 | 272 x 417 x 25,0 mm | 72,5 mm | 571478 |
| 40 | 491 x 491 x 25,0 mm | 72,5 mm | 571480 |
| 41 | 246 x 491 x 25,0 mm | 72,5 mm | 571481 |
| 44* | 512 x 512 x 25,0 mm | 72,5 mm | 571482 |
| 50 | 447 x 577 x 25,0 mm | 72,5 mm | 571483 |
| 54* | 462 x 577 x 25,0 mm | 72,5 mm | 571484 |
| 60 | 577 x 577 x 25,0 mm | 72,5 mm | 571485 |
| 65 | 560 x 675/560 x 25,0 mm | 72,5 mm | 57 486 |
| Kruhové: | |||
| 18 | 490 x H 25 mm | 571487 | |
| 22 | 588 x H 25 mm | 571488 |
